一体化温度变送器

浏览数:11

一体化温度变送器一般由测温探头(热电偶或热电阻传感器)和两线制固体电子单元组成。采用固体模块形式将测温探头直接安装在接线盒内,从而形成一体化的变送器。一体化温度变送器一般分为热电阻和热电偶型两种类型。

  热电阻温度变送器是由基准单元、R/V 转换单元、线性电路、反接保护、限流保护、V/I转换单元等组成。测温热电阻信号转换放大后,再由线性电路对温度与电阻的非线性关系进行补偿,经 V/I转换电路后输出一个与被测温度成线性关系的 420mA的恒流信号。

  热电偶温度变送器一般由基准源、冷端补偿、放大单元、线性化处理、V/I转换、断偶处理、反接保护、限流保护等电路单元组成。它是将热电偶产生的热电势经冷端补偿放大后,再帽由线性电路消除热电势与温度的非线性误差,最后放大转换为 420mA电流输出信号。

  为防止热电偶测量中由于电偶断丝而使控温失效造成事故,变送器中还设有断电保护电路。

  当热电偶断丝或接解不良时,变送器会输出最大值(28mA)以使仪表切断电源。

  一体化温度变送器具有结构简单、节省引线、输出信号大、抗干扰能力强、线性好、显示仪表简单、固体模块抗震防潮、有反接保护和限流保护、工作可靠等优点。

一体化温度变送器的输出为统一的 420mA 信号;可与微机系统或其它常规仪表匹配使用。也可用户要求做成防爆型或防火型测量仪表。

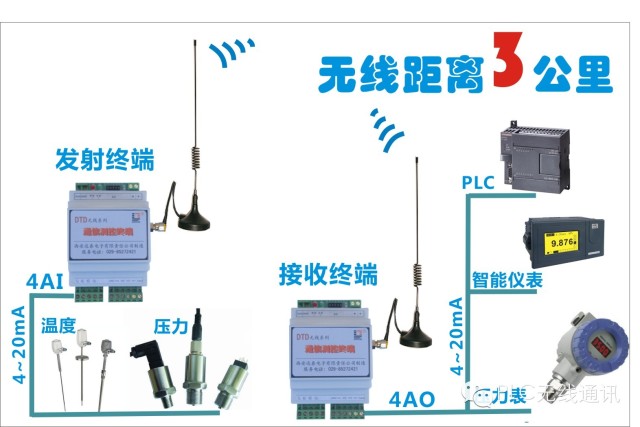

无线温度变送器也就是无线信号传输器DTD110F,可以采集工业现场的变送器输出的标准4~20mA电流信号并通过无线方式传送,远端同时输出4~20mA电流信号。无线可靠传输距离可达3公里以上。解决了有线方案施工繁琐、设备后期维护成本高的难题。与传感器、变送器、PLCDCS、变频器、智能仪表等配套使用。不需要编写程序,不需要布线,一般电工就可以调试使用。

传感器和变送器在仪器、仪表和工业自动化领域中起着举足轻重的作用。与传感器不同,变送器除了能将非电量转换成可测量的电量外,一般还具有一定的放大作用。
