铠装铂热电阻
产品简介:
上海自动化仪表三厂铠装铂热电阻具有细长,容易弯曲,热响应时间快,耐振动,耐温,抗压和坚固耐用等特点。它可用作直接测量,也可以作为装配式热电阻的内芯元件,以取代传统的磁珠穿套式元件,尤其适应安装在管道之间狭窄弯曲和要求快速反应,微型化和特殊测温场合,铠装铂热电阻可用于测量-200-500℃范围内温度。

*主要技术指标
铠装热电阻类型,测温范围与允差
类型 | 分度号 | 测温范围℃ | 允许偏差△t(℃) |
铂热电阻 | pt10 | -200-600
| A:±(0.15+0.002 ltl) B:±(0.30+0.005 ltl) |
pt100 |
-200-450 |
*铠装热电阻热响应时间:
套管直径(mm) | 接壳式(热响应时间T0.5S) | 绝缘式(热响应时间T0.5S) |
|
|
2.0 | 4 | 5 |
|
3.0 | 6 | 12 |
|
4.0 | 8 | 25 |
|
5.0 | 12 | 40 |
|
6.0 | 20 | 60 |
|
8.0 | 40 | 80 |
|
常温绝缘电阻
当周围空气温度为20±15℃,相对湿度不大于80﹪时,绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻值应符合下表规定。
套管直径mm | 试验电压V-D.C | 绝缘电阻MΩ.m |
0.5~1.5 | 50±5 | ≥1000 |
>1.5 | 500±50 | ≥1000 |

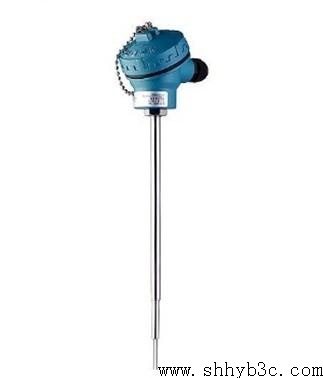

WZPK-136S
防水式无固定装置式

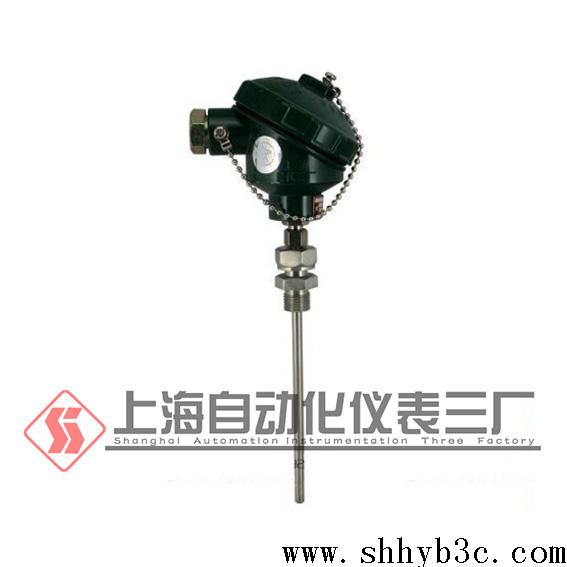

WZPK-336S
防水式卡套螺栓式

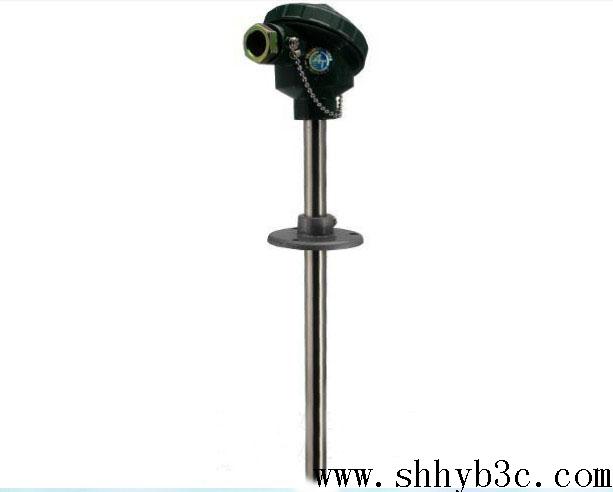

WZPK-436S
防水式卡套法兰式
*注:1)铠装热电阻直径≥直径5mm卡套螺栓的螺纹常规为:M16*1.5,≤直径4mm为M12*1.5
2)固定卡套螺栓公称压力:2.5MPa,活动卡套式螺栓公称压力为常压
3)铠装热电阻直径≥直径5mm卡套法兰盘常规供货为直径60mm,≤直径4mm为直径50mm
4)固定卡套法兰公称压力:2.5MPa,活动卡套式法兰公称压力为常压
铠装热电偶安装方式:
垂直管道轴线的安装方式 | | |
| |
测量固体表面铠装热电偶、热电阻安装方式 | | |
| |
| |
倾斜管道轴线的安装方式 | | - |
