WR系列热电偶 详细介绍

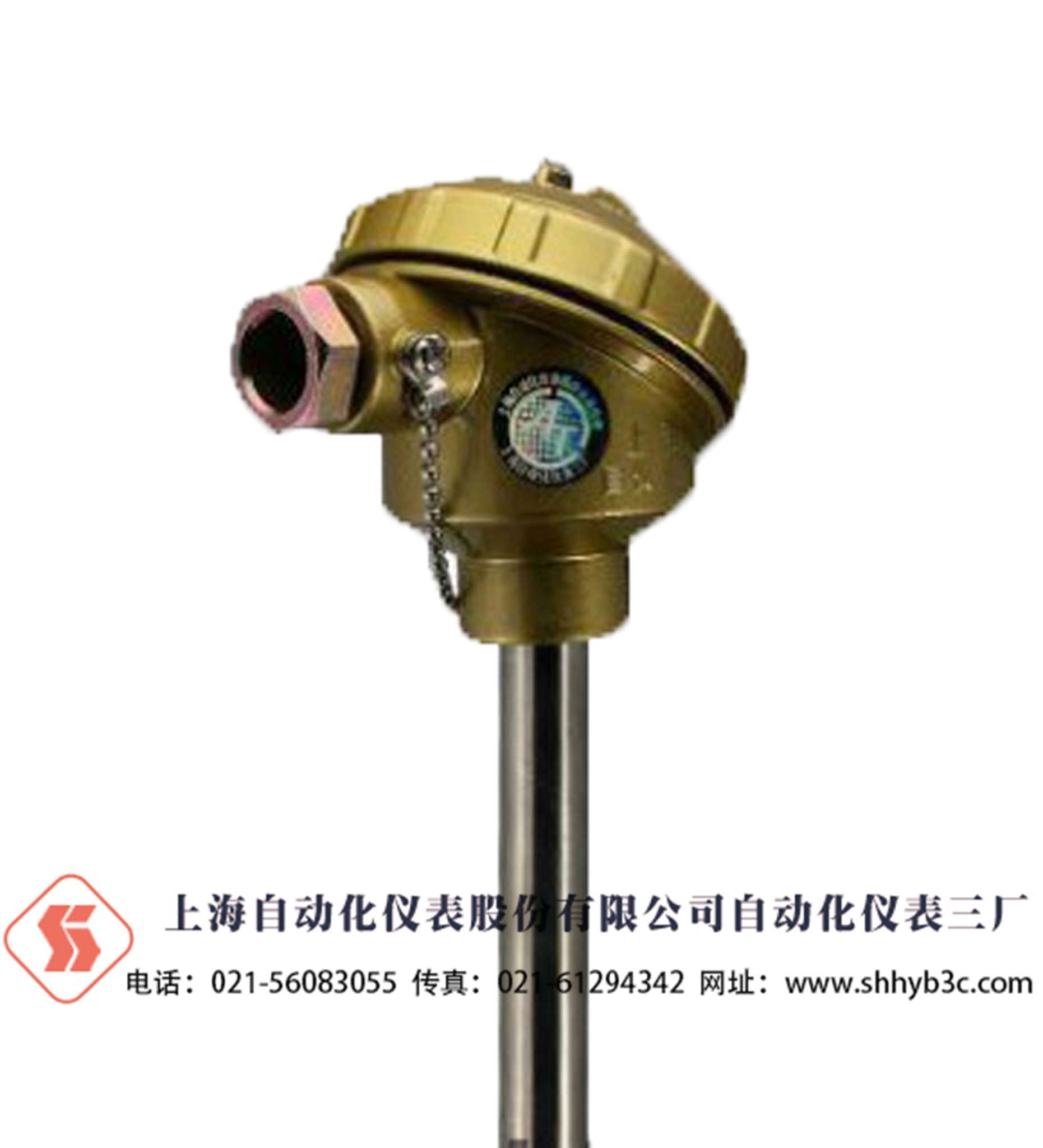

WR系列热电偶（上海自动化仪表三厂）

产品特点

1. 响应时间少，减少动态误差;

2. 可弯曲安装使用;

3. 测量范围大;

4. 机械强度高，耐压性能好;

5、热电阻测温范围-200~450℃，热电偶测温范围-200~1100℃

用途

  通常和显示仪表、记录仪表等配套使用。直接测量各种生产过程中的-200~1300℃范围内液体，蒸汽和气体介质以及固体表面温度。

工作原理
　　热电偶的电极有两根不同的导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表就显示出热电势所对应的温度值。铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度。当阻值变化时，工作仪表便显示出阻值所对应的温度值。

A
接线盒
自开模，大吨位压铸机压铸，
无气孔，内壁光滑，
烤漆工艺外形更美观
B、管径材质
标准厚度2mm，
焊接光滑，无焊痕，
抛光整洁
C、芯片材质
德国贺利氏，
日本林电工芯片，
每只都经过计量筛选
D、螺纹材质
外观光滑，整体无毛刺
标准304材质
E
变送器
输出稳定性高，抗干扰

产品检验流程：元器件检测——水压测试——出厂检验

型号表示：

热电偶热响应时间：

在温度出现阶跃变化时，热电偶的输出变化至相当于该阶段变化的50％所需的时间成为热响应时间，用T0.5表示。

热电偶热响应时间不大于下表的规定：

热电偶外径和名义长度标准规格：

注：（1）直径3mm绝缘式铠装热电偶名义总长L不得大于10000mm。

（2）铠装热电偶直径≤5mm，并装有防水式接线盒的产品，热电偶露出设备部分，用户在安装　   　   　   　时必须加装支架灯辅助支撑，增加其刚度，确保紧固，防止接线盒受振动而引起摇摆，损　   　   　   　坏 热电偶。

（3）直径2mm以下铠装热电偶须和本厂协商订货。
