WGG2-323光学高温计(1200-3200℃)上海自动化仪表厂
品牌: 上海自仪三厂
价格: 面议
市场价: 0.0
库存数量:
0
产品详情

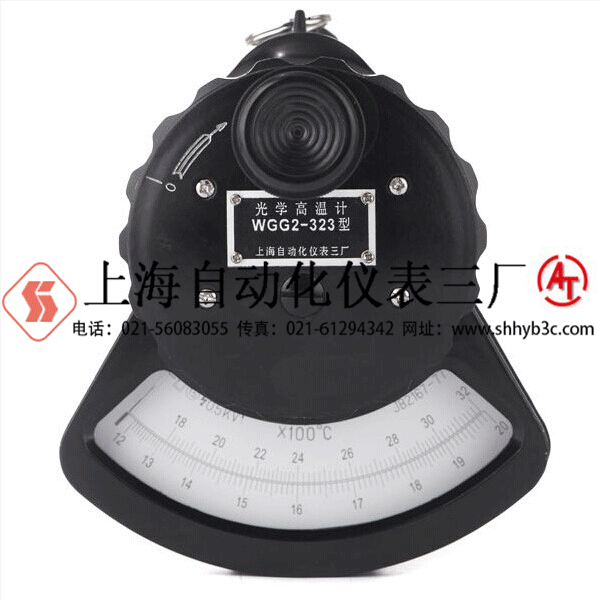

上海自动化仪表三厂 WGG2-323光学高温计

产品介绍


   光学高温计是一种非接触式的高温测量仪表,当测量温度在热电偶不适用或不可装置的情况下,可以使用光学高温计来测量。目前,光学高温计被广泛应用于测量浇铸、轧钢、玻璃熔融、锻打、热处理等温度,是冶金、化工和机械等工业生产过程中不可缺少的测温仪表。



型号规格


产品型号测量范围℃量程℃允许基本误差℃附注
WGG2-3231200~32001200~2000±30
1800~3200±80


结构与原理


产品的原理基于维恩公式,采用已知温度的亮度(高温计灯泡的灯丝的亮度)与被测物体的亮度进行比较来测量物体的温度,通过光学系统在一定波段(0.66μm)范围内比较灯丝与被测物体的表面亮度,使灯丝的亮度和被测物体的亮度相均衡,读出物体的亮度温度。
     瞄准被测物体,接通电源,使用切换量程,根据吸收玻璃旋钮的指向进行选择。旋转滑线电阻盘,使灯丝的电流逐渐的增大,调节灯丝的亮度到灯丝顶部的象隐灭在被测物体的像中,读取显示的温度值。光学高温计灯泡灯丝的隐灭情况如图所示。



结构原理图



电流过低                               正常                                 电流过高

调整亮度时灯丝的隐灭情况



光学高温计是按绝对黑体进行温度刻度的,但在实际使用中,大部分被测物体的单色发射率ελ都小于1,故用光学高温计测得的亮度温度S℃总是低于该物体的真实温度T℃需要按照附表2修正曲线加以修正。
     修正公式
     真实温度T℃=光学高温计读数S℃+温度修正值Δt℃
     物体的真实温度T℃和其亮度温度S℃及单色发射率ελ的关系式如下:


    1
T+273
=     1
S+273
+1.0404×10-4logελ


     修正方法:
     根据被测对象,从附表1中查出其单色发射率ελ。由高温计的最终读数S℃,从曲线图的横坐标中查出其对应位置,再从纵坐标中查出对应S℃及该种物体的单色发射率ελ时的温度修正值Δt℃。由修正公式求出其真实温度T℃。



附表1.有效波长λ=0.66μm时各种金属材料的单色辐射率



材料名称表面无氧化层有氧化层光滑表面
固态液态
0.22~0.4
0.070.07
0.350.370.8
铸铁0.370.40.7
0.10.150.6~0.8
康铜0.350.84
0.360.370.85~0.96
镍铬合金


90%Ni,10%Cr0.350.87
80%Ni,20%Cr0.350.90
镍铬合金


95Ni,Al,Mn,Si0.37
磁器0.25~0.50
石墨(粉状)0.95
0.80~0.93


附表2. 光学高温计读数修正曲线图


外形尺寸
