产品详情

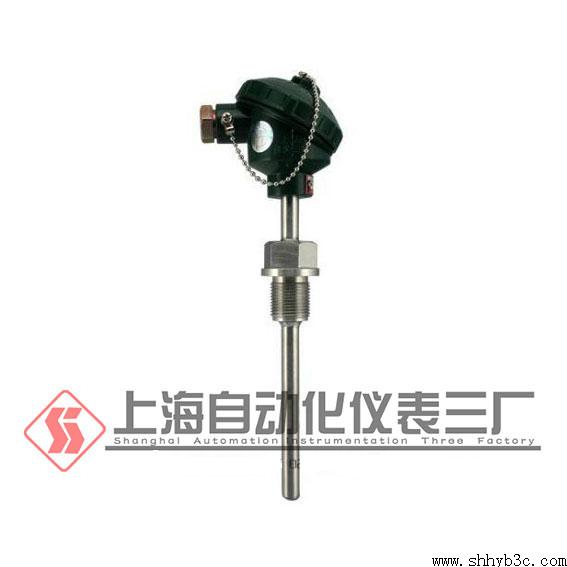

WZP/WZC系列装配式热电阻
分享到：
WZP/WZC系列装配式热电阻
品牌： 上海自仪三厂
价格： 面议
市场价： ￥0.0
库存数量：
0
产品详情

WZP/WZC系列装配式热电阻

 产品简介



*热电阻测温原理

受热后的金属丝电阻随着温度的变化而变，热电阻值R(t)与其所处的温度t的关系可表示为：

                  R(t)=Ro（1+At+Bt²+......）

   按测得的电阻值查相应的分度表即可得处被测温度值to或由显示仪表直接读出。


*热电阻最小置入深度

      一般不小于100mm（特殊产品除外）


*热电阻主要技术指标

 热电阻类型，测温范围以及允差

类型

型号

分度号

测量范围℃

允许偏差△t（℃）

铂热电阻


WZP

pt10或pt100

-200-850

A:±（0.15+0.002 ltl）

B:±（0.30+0.005 ltl）

铜热电阻

WZC

CU50或CU100

-50-150

 ±（0.30+0.006 ltl）

*注：（1）式中 ltl 为感温元件实测温度的绝对值

（2）陶瓷铂热电阻元件测温范围-200-850℃

（3）云母铂热电阻元件测温范围-200-450℃

（4）薄膜铂热电阻元件测温范围-50-500℃


*自热影响

  热电阻允许通过的最大测量电流为2-5mA由此产生的温升不大于0.3℃


*热电阻绝缘电阻值

   常温绝缘电阻值的试验电压可取直流10-100v任意值。环境温度在15-35℃范围内，相对温度应不大于80％，铂电阻的常温绝缘电阻值应不小于100兆欧.

   铜热电阻的常温绝缘电阻值应不小于50兆欧。


*热电阻保护管直径与长度规格



d（mm）

直径12

总长  L(mm)225250300350400
置入深度  t(mm)75100150200250


*型号规格

无固定装置式热电阻

型号分度号
测量范围℃热响应时间t0.5（s）保护管材料d（mm）
WZP-130


PT100


-200-450


      ≤45




1Cr18Ni9Ti

直径16
WZP2-130
WZP-131(K)
      ≤30


直径12

WZP2-131(K)
WZC-130        WZC2-130(K)CU50


-50-100



      ≤120

*型号后面加（K）内芯为铠装元件

*固定螺栓式铂热电阻

型号分度号测温范围℃热响应时间t0.5（s）保护管材料

规格（mm）

  L*t

WZP-230


PT100


-200-450


 ≤30


1Cr18Ni9Ti

175*75

200*100

250*150

300*200

WZP2-230

*型号后面加（K）内芯为铠装元件

*活动法兰热电阻

型号分度号测温范围℃热响应时间t0.5（s）保护管材料

规格（mm）

  L*t

WZP-330


PT100


-200-450


 ≤30


1Cr18Ni9Ti

175*75

200*100

250*150

300*200

WZP2-330

*型号后面加（K）内芯为铠装元件

*固定法兰式热电阻

型号分度号测温范围℃热响应时间t0.5（s）保护管材料

规格（mm）

  L*t

WZP-430

WZP2-430


PT100


-200-450


 ≤30


1Cr18Ni9Ti

175*75

200*100

250*150

300*200

WZC-430
WZC2-430


CU50


-50-100



 ≤120

*型号后面加（K）内芯为铠装元件
